01
Analiza stanowiska
Nasi specjaliści analizują proces, detal, tempo, miejsce i bezpieczeństwo - sprawdzamy, czy i jak cobot realnie ułatwi pracę.
Cobot spawalniczy
WELDERSTAL
WS-3

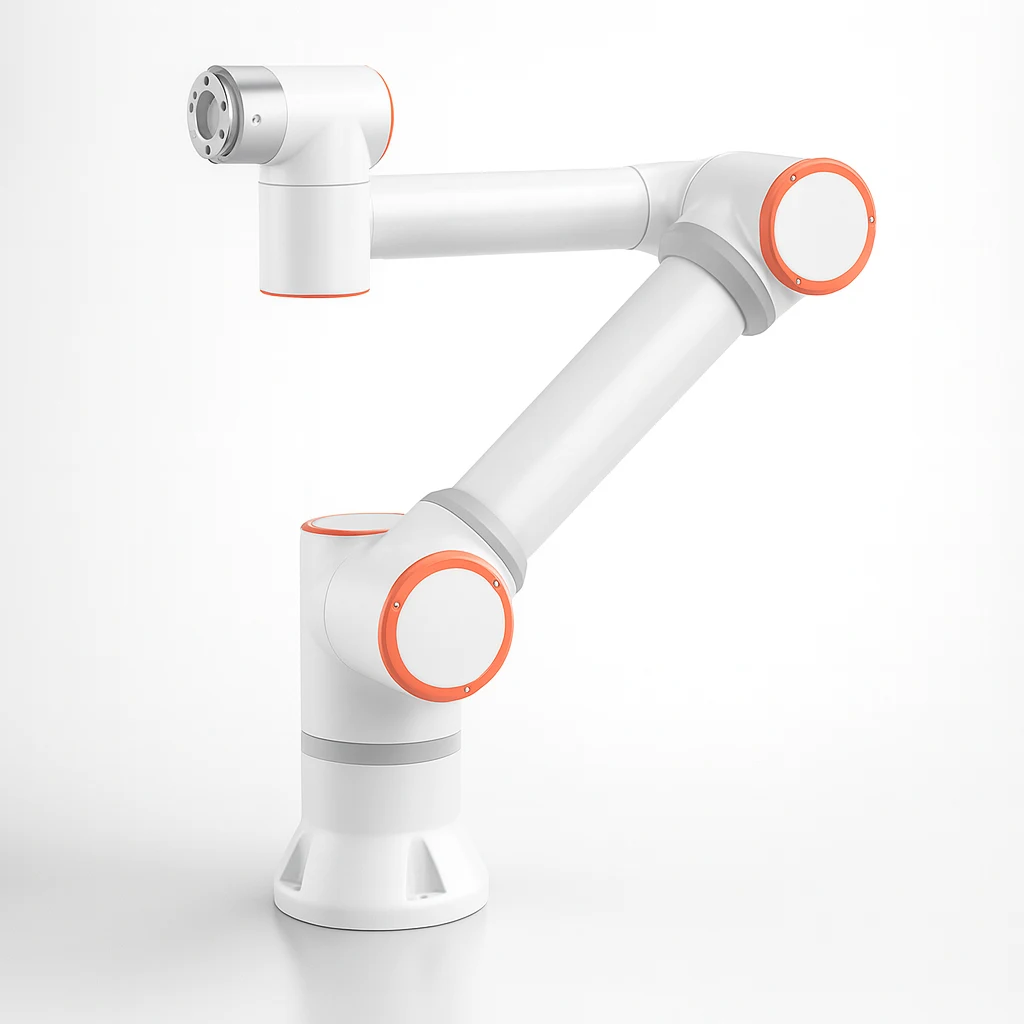

WELDERSTAL WS-3 to gotowy zestaw zbudowany na bazie samego ramienia cobota Fairino FR3 (udźwig 3 kg, zasięg 622 mm, powtarzalność ±0,02 mm, 6 osi). To najmniejsza baza w rodzinie - do małych detali, ciasnych stanowisk i lekkich narzędzi. W zestawie WS dochodzą narzędzie robocze, osprzęt, pluginy Welderstal, konfiguracja, uruchomienie, szkolenie i wsparcie.
3 kg
Udźwig
622 mm
Zasięg
±0,02 mm
Powtarzalność
IWE
Zespół inżynierów WELDERSTAL
Certyfikowani International Welding Engineers
WELDERSTAL WS-3 to gotowy zestaw zbudowany na bazie samego ramienia cobota Fairino FR3. Samo ramię FR3 to baza techniczna o udźwigu 3 kg, zasięgu 622 mm, powtarzalności ±0,02 mm i 6 osiach. To najmniejsza baza w rodzinie - do małych detali, ciasnych stanowisk i lekkich narzędzi.
Samo ramię FR3 a zestaw WS-3

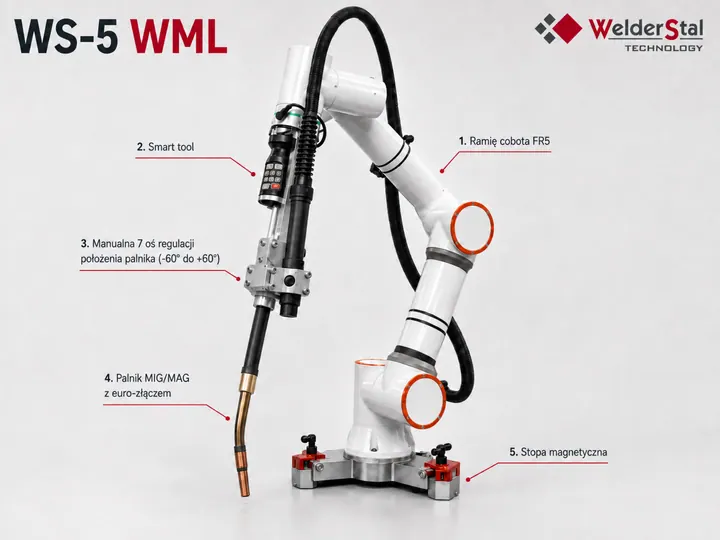

Samo ramię nie wykona pracy bez narzędzia, osprzętu i konfiguracji. W zestawie WS dochodzą: narzędzie robocze (palnik, chwytak lub uchwyt), osprzęt stanowiska, pluginy Welderstal upraszczające obsługę, konfiguracja procesu, ocena bezpieczeństwa, uruchomienie, szkolenie operatorów i wsparcie po starcie.
Dobór i wdrożenie
Model dobieramy po analizie procesu - detalu, narzędzia, mocowania, tempa pracy, miejsca przy stanowisku i wymagań bezpieczeństwa. Zacznij od opisu procesu. Zobacz też coboty i zestawy WS, coboty spawalnicze i większe modele: WS-5 oraz WS-10.

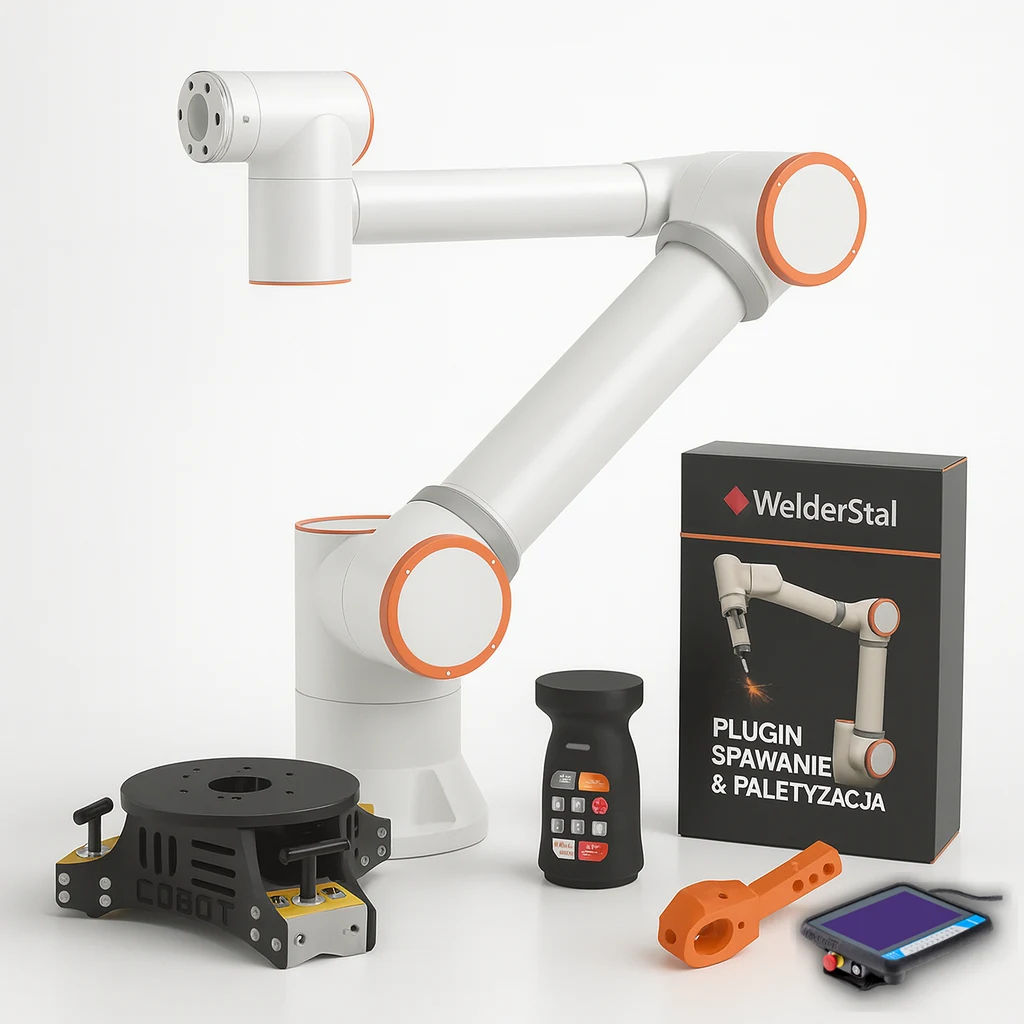

Co kupujesz
WELDERSTAL WS-3 to pełne wdrożenie, nie samo ramię
Nie kupujesz samego ramienia cobota Fairino FR3. Nasi specjaliści analizują stanowisko i dobierają cały zestaw - od narzędzia i pluginów po uruchomienie, szkolenie i wsparcie po starcie.
Baza techniczna
Zestaw WELDERSTAL WS-3 powstaje na ramieniu Fairino FR3 - 3 kg udźwigu, 622 mm zasięgu.
Zobacz ramiona Fairino FR 02
Dobór modelu i osprzętu
Dobieramy model WS oraz narzędzie robocze: palnik, chwytak, uchwyt, mocowanie, pozycjoner lub stół.
03
Pluginy Welderstal
Dokładamy pluginy, które upraszczają codzienną obsługę - operator pracuje na punktach i parametrach, zamiast programować od zera.
04
Konfiguracja procesu
Ustawiamy ścieżki, parametry i logikę pracy pod konkretny detal, produkt i tempo stanowiska.
05
Uruchomienie i testy
Przygotowujemy stanowisko, wykonujemy próby i korygujemy parametry pod realne warunki na hali.
06
Szkolenie i wsparcie
Szkolimy operatorów z obsługi i przezbrojeń, a po starcie zostaje kontakt techniczny, materiały i forum.
Zastosowania
Do czego dobieramy WELDERSTAL WS-3
Najczęstsze zadania, w których ten zestaw się sprawdza. Finalny zakres potwierdzamy po analizie procesu.
Spawanie MIG/MAG i TIG małych detali
Zrobotyzowane prowadzenie palnika po zaprogramowanej ścieżce na powtarzalnych, niewielkich detalach. Kompaktowy zasięg 622 mm pasuje do małych stanowisk spawalniczych.
Ciasne stanowiska i lekkie narzędzia
Mała podstawa i możliwość montażu na ścianie lub suficie pozwalają zintegrować cobota tam, gdzie brakuje miejsca, bez przebudowy stanowiska.
Testy procesu i nauka obsługi
Dobra baza do pierwszych prób automatyzacji, programowania przez prowadzenie ręczne i szkolenia operatorów przed większym wdrożeniem.
Pluginy w zestawie
WELDERSTAL WS-3 z pluginami Welderstal
Pluginy to różnica między samym ramieniem a gotowym stanowiskiem. Operator pracuje na przygotowanych punktach i parametrach, a przezbrojenie nie zaczyna się od programowania od zera.
Zobacz pluginy
Akcesoria
Dobierz akcesoria do WELDERSTAL WS-3

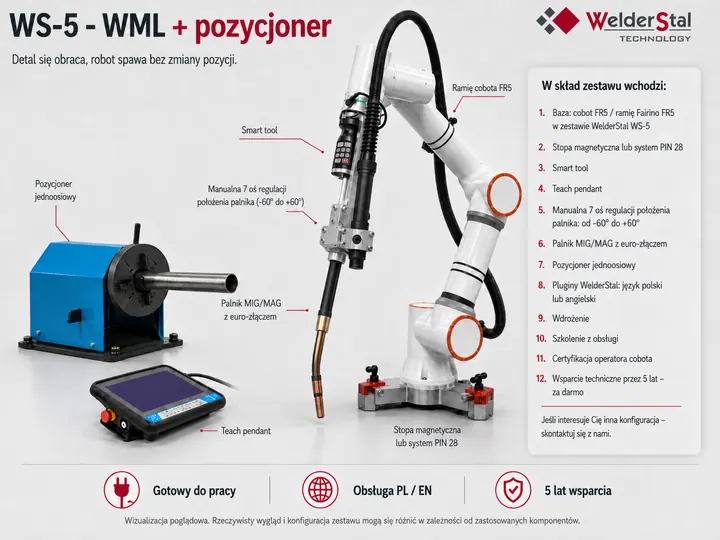

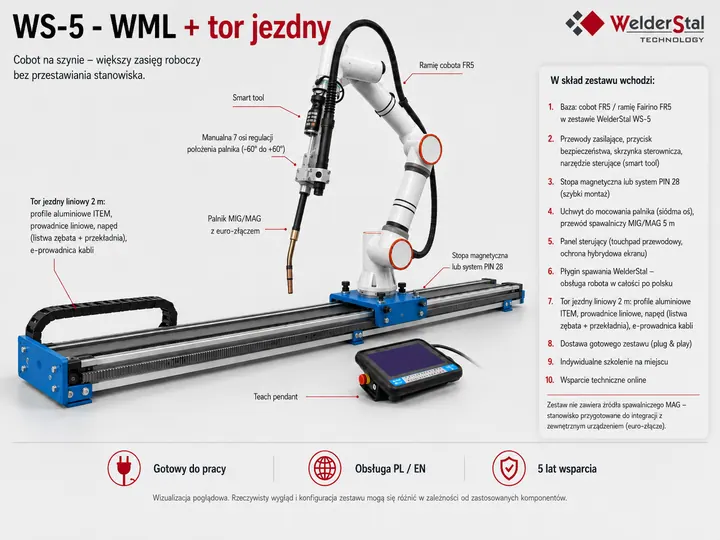

Do zestawu dobieramy osprzęt pod proces: uchwyty i palniki spawalnicze, chwytaki, przyssawki, mocowania, stoły i pozycjonery. Akcesoria dobieramy razem z modelem, a nie osobno.
Zobacz w akcji
Zobacz materiały wideo Zobacz, jak nasze coboty sprawdzają się w akcji
Najlepiej zobaczyć stanowisko w pracy. Poniżej materiały z uruchomień i spawania cobotem - więcej znajdziesz w dziale materiałów wideo.
Parametry
Dane techniczne WELDERSTAL WS-3
Parametry bazowego ramienia Fairino FR3. Pełny arkusz wszystkich modeli FR znajdziesz na stronie ramion Fairino.
6
Liczba osi
3 kg
Udźwig
622 mm
Zasięg
±0,02 mm
Powtarzalność
IP54 (IP65 opcja)
Stopień ochrony
ok. 13 kg
Masa własna
Pełna specyfikacja techniczna
| Liczba osi | 6 |
| Maksymalny udźwig | 3 kg |
| Zasięg | 622 mm |
| Powtarzalność | ±0,02 mm |
| Masa własna | ok. 13 kg |
| Zakres ruchu J1 | ±175° |
| Zakres ruchu J2 | +85° / −265° |
| Zakres ruchu J3 | ±150° |
| Zakres ruchu J4 | +85° / −265° |
| Zakres ruchu J5 | ±175° |
| Zakres ruchu J6 | ±175° |
| Stopień ochrony | IP54 (IP65 opcja) |
| Zasilanie | 100–240 VAC |
| Temperatura pracy | 0–45 °C |
| Montaż | podłoga / ściana / sufit |
| Poziom hałasu | <65 dB |
Bezpieczeństwo
Bezpieczeństwo oceniamy dla całego stanowiska
Ramię Fairino FR to robot współpracujący - ma czujniki w osiach i ograniczanie siły. To, czy stanowisko może pracować bez wygrodzenia, zależy jednak od oceny całości: narzędzia, detalu, prędkości, sił i otoczenia. Tę ocenę robimy przed uruchomieniem.
CEISO 10218-1ISO/TS 15066IP54 (IP65 opcja)
Ulga na robotyzację
Sprawdź ulgę na robotyzację Część kosztów zestawu możesz odliczyć
Zakup i wdrożenie cobota mogą kwalifikować się do ulgi na robotyzację. Sprawdź zasady i co obejmuje odliczenie.
Inne modele
Pozostałe zestawy WS
Każdy zestaw WS powstaje na innym ramieniu Fairino FR - różnią się udźwigiem i zasięgiem.
FAQ
Najczęściej zadawane pytania
Czym różni się WS-3 od samego ramienia Fairino FR3?
FR3 to samo ramię cobota - baza techniczna o udźwigu 3 kg i zasięgu 622 mm. WS-3 to zestaw Welderstal zbudowany na tej bazie: ramię FR3, narzędzie, osprzęt stanowiska, pluginy, konfiguracja procesu, uruchomienie, szkolenie i wsparcie po starcie. Ramiona cobotów FR zobaczysz na stronie modeli Fairino.
Do jakich zadań nadaje się WS-3?
WS-3 z udźwigiem 3 kg i zasięgiem 622 mm sprawdza się przy małych detalach, ciasnych stanowiskach i lekkich narzędziach - spawanie MIG/MAG i TIG drobnych elementów, proste operacje pomocnicze, testy procesu i nauka obsługi. Finalny dobór robimy po analizie procesu.
Czy cobot WS-3 może pracować obok operatora?
Ramię Fairino FR jest robotem współpracującym z czujnikami w osiach, które ograniczają siłę przy kontakcie. Nie zakładamy jednak automatycznie pracy bez wygrodzenia - bezpieczeństwo oceniamy dla całego stanowiska: narzędzia, detalu, prędkości, sił i otoczenia.
Jak dobieramy i wdrażamy WS-3?
Zaczynamy od opisu procesu, detalu i stanowiska. Sprawdzamy, czy zadanie nadaje się dla cobota, dobieramy narzędzie i osprzęt, konfigurujemy stanowisko z pluginami, uruchamiamy je, szkolimy operatorów i ustalamy zakres wsparcia po starcie.
Następny krok
Wyślij stanowisko do oceny - dobierzemy zestaw WELDERSTAL WS-3
Opisz detal, proces, tempo i miejsce przy stanowisku. Na tej podstawie dobierzemy model, narzędzie, pluginy i zakres wdrożenia.
