Kiedy ta konfiguracja ma sens
- ✓Powtarzalne serie detali z dostępem palnika do spoiny
- ✓Firmy, które chcą wykorzystać zgodne urządzenie MAG
- ✓Stanowiska, na których cała spoina mieści się w obszarze pracy wybranego ramienia
Zestaw podstawowy

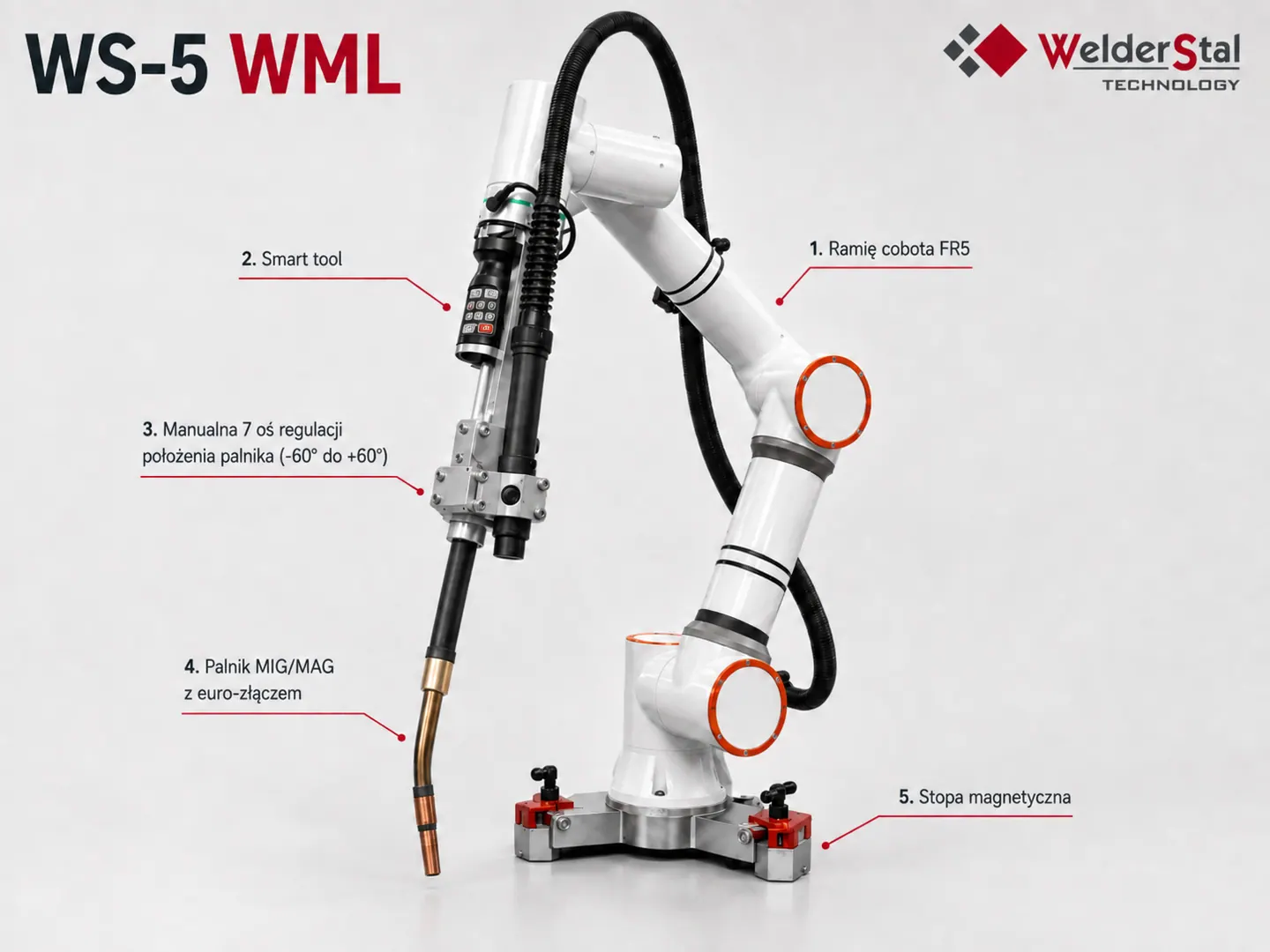

Zestaw spawalniczy z cobotem
Cobot WS dobrany do procesu, stanowisko gotowe pod urządzenie MIG/MAG.
Kompletna baza stanowiska spawalniczego, przygotowana do integracji z Twoim urządzeniem MIG/MAG albo ze źródłem dobranym przez Welderstal. Model cobota WS dobieramy do zestawu — pasuje każdy z rodziny.
- • Dostawa gotowego zestawu
- • Szkolenie na miejscu
- • 5 lat wsparcia technicznego w cenie zestawu
Udźwig ramienia
3–30 kg
Zasięg ramienia
622–1900 mm
Przewód MIG/MAG
5 m
Baza stanowiska
Stopa magnetyczna albo PIN 28
Zastosowanie
Gdy detal jest powtarzalny, a palnik ma dostęp
Wariant bazowy sprawdza się przy seriach, które można stabilnie zamocować i obsłużyć w obszarze pracy ramienia. Nie wymaga toru ani obrotu detalu, jeśli palnik ma dostęp do całej spoiny w poprawnie zaprojektowanym stanowisku.
Kiedy wybrać inne rozwiązanie
- —Procesy bez powtarzalnego mocowania detalu
- —Zadania wymagające dodatkowej osi: toru jezdnego albo obrotu detalu
- —Proces laserowy — do niego służy zestaw ze spawarką laserową
Najważniejsze ograniczenie
Żadne ramię nie zastąpi stabilnego mocowania ani nie stworzy dostępu palnika tam, gdzie go nie ma. Długie elementy i spoiny obwodowe wymagają dodatkowej osi — toru jezdnego albo pozycjonera.
Zakres dostawy
Zestaw to więcej niż samo ramię

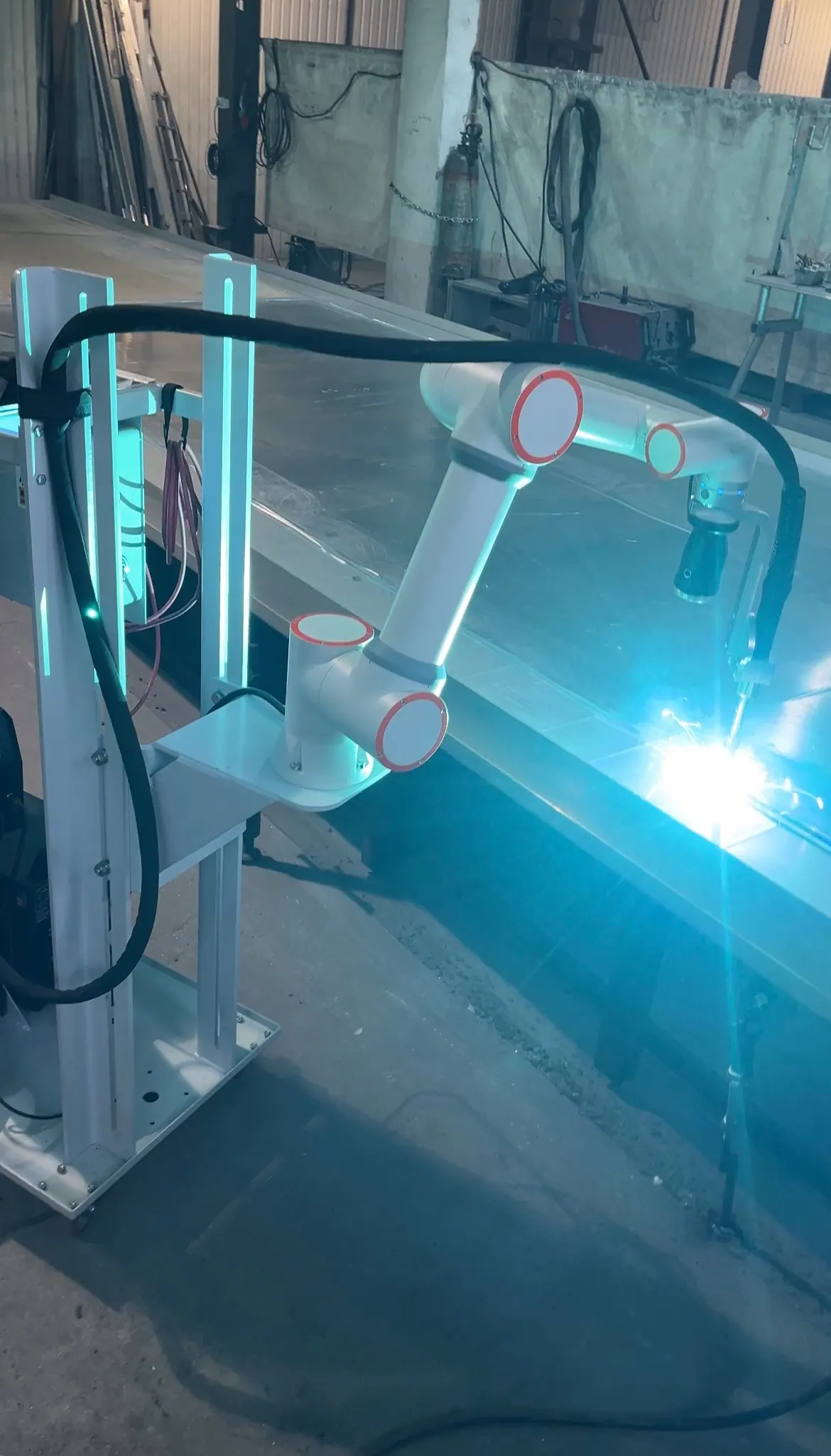

Zdjęcie pokazuje stanowisko w pracy: cobot prowadzi palnik po zaprogramowanej ścieżce. Na zestaw składa się pięć elementów widocznych na planszy u góry strony — ramię, smart tool, manualna siódma oś regulacji palnika, palnik MIG/MAG z eurozłączem oraz baza cobota. Stopa magnetyczna dotyczy wariantu z ramieniem WS-5; zestaw z WS-5 WML pracuje na systemie PIN 28. Listy poniżej rozdzielają zakres dostawy od tego, co dobieramy do stanowiska.
W zestawie
- ✓Ramię cobota WS dobrane do procesu — z zasilaniem, przyciskiem bezpieczeństwa i skrzynką sterowniczą
- ✓Baza cobota dobrana do ramienia: system PIN 28 w zestawie z WS-5 WML, stopa magnetyczna albo PIN 28 w zestawie z WS-5
- ✓Smart tool, manualna siódma oś i regulowany uchwyt palnika
- ✓Przewód MIG/MAG 5 m, panel sterujący i plugin spawania Welderstal PL/EN
- ✓Dostawa, uruchomienie, szkolenie operatora i certyfikacja odpowiadająca stanowisku
- ✓5 lat wsparcia technicznego w cenie zestawu
Dobierane do procesu
- —Źródło MAG — własne urządzenie albo dobrane przez Welderstal
- —Przyrządy do mocowania detalu i dodatkowe zabezpieczenia dobiera się do procesu
- —Stół spawalniczy z siatką otworów pod system PIN 28, jeśli stanowisko ma być przestawiane
Wybór cobota
Który cobot wchodzi do zestawu
Do zestawu spawalniczego pasuje każdy cobot z rodziny WS. Model dobieramy do detalu, zasięgu i tempa pracy — reszta zestawu pozostaje ta sama.
WS-3
Fairino FR3
- Udźwig
- 3 kg
- Zasięg
- 622 mm
Stopa magnetyczna albo PIN 28
WS-3 WMS
Fairino FR3-WMS
- Udźwig
- 3 kg
- Zasięg
- 622 mm
System PIN 28
WS-3 WML
Fairino FR3-WML
- Udźwig
- 3 kg
- Zasięg
- 922 mm
System PIN 28
WS-5
Fairino FR5
- Udźwig
- 5 kg
- Zasięg
- 922 mm
Stopa magnetyczna albo PIN 28
WS-5 WML
Fairino FR5-WML
- Udźwig
- 5 kg
- Zasięg
- 1900 mm
System PIN 28
WS-10
Fairino FR10
- Udźwig
- 10 kg
- Zasięg
- 1400 mm
System PIN 28
WS-16
Fairino FR16
- Udźwig
- 16 kg
- Zasięg
- 1034 mm
System PIN 28
WS-20
Fairino FR20
- Udźwig
- 20 kg
- Zasięg
- 1854 mm
System PIN 28
WS-30
Fairino FR30
- Udźwig
- 30 kg
- Zasięg
- 1403 mm
System PIN 28
Integracja MIG/MAG

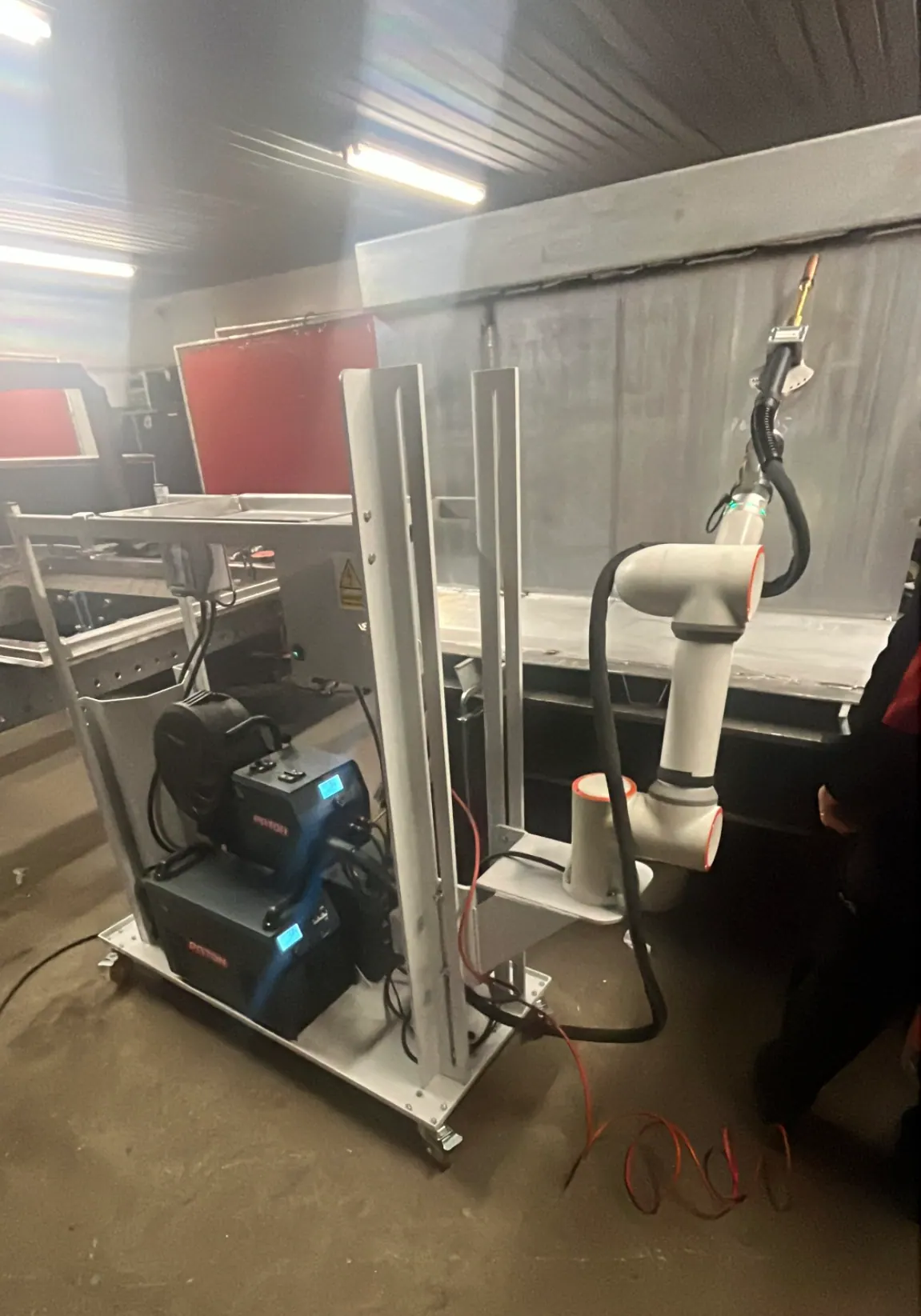

Możesz wykorzystać urządzenie, które już masz
Wariant bazowy nie zawiera źródła MIG/MAG. Sprawdzamy możliwość podłączenia Twojego urządzenia przez eurozłącze albo dobieramy odpowiednie źródło osobno.
- Źródło MIG/MAG
- Sterowanie WS-5 WML
- Cobot i palnik
- Detal i spoina
- Po stronie zestawu
- Przewód MIG/MAG 5 m, uchwyt palnika, panel sterujący oraz plugin spawania Welderstal w wersji polskiej i angielskiej.
- Po stronie kwalifikacji
- Zgodność źródła, parametry procesu, geometria palnika oraz sposób mocowania detalu — to sprawdzamy przed doborem.
Baza stanowiska
Baza cobota zależy od wybranego ramienia
Cobot musi wracać do tej samej pozycji względem detalu. Im dłuższe ramię, tym większy moment na bazie — dlatego sposób mocowania nie jest w zestawie dowolny.
Zestaw z WS-5 WML: system PIN 28

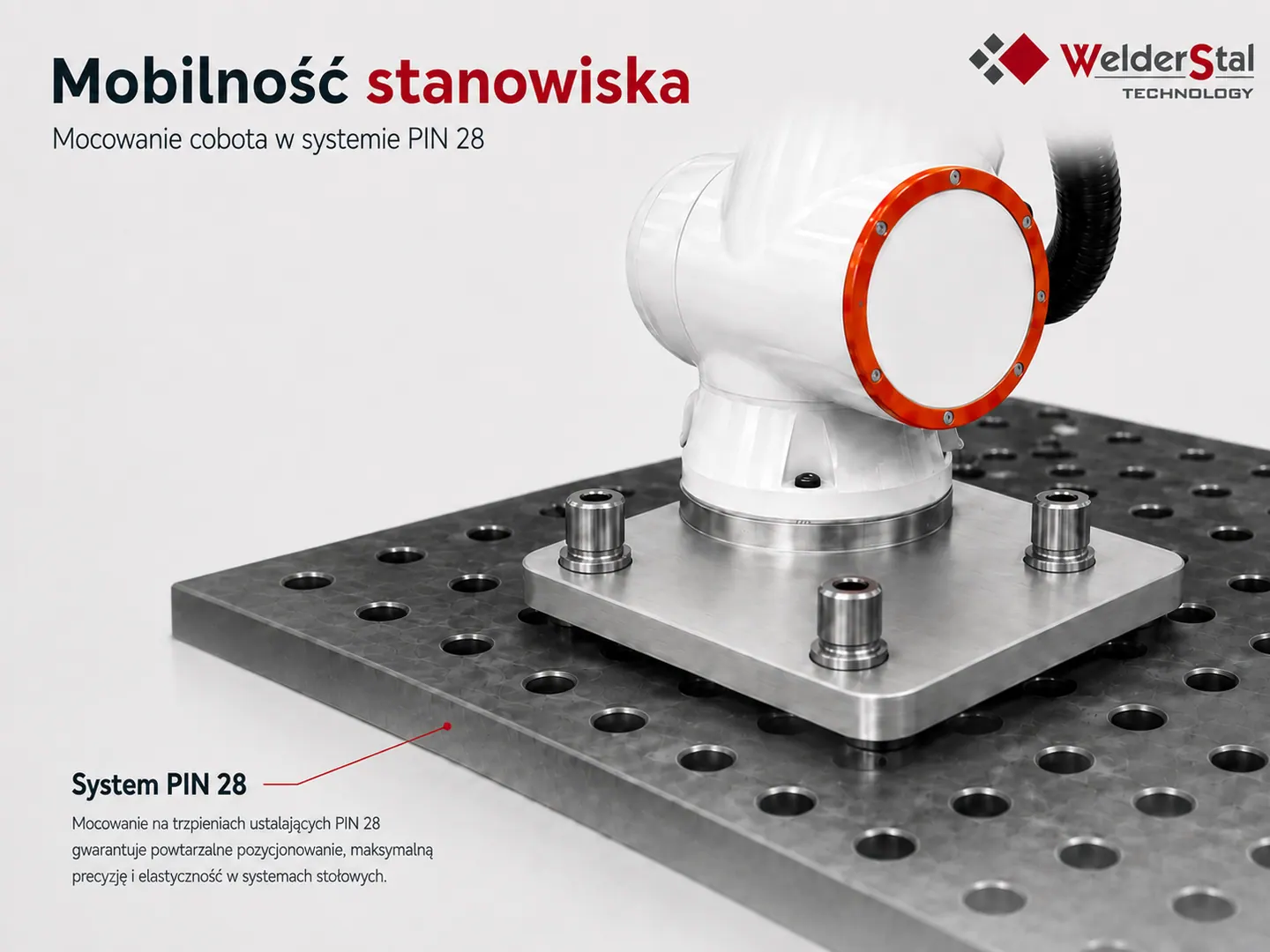

Przy zasięgu 1900 mm stopa magnetyczna nie utrzymuje bazy stanowiska. Zestaw z WS-5 WML dostarczamy więc na trzpieniach ustalających PIN 28. Po ponownym ustawieniu cobot wraca do tej samej bazy, a program wymaga mniej korekt.
Stopa magnetyczna: tylko WS-3 i WS-5

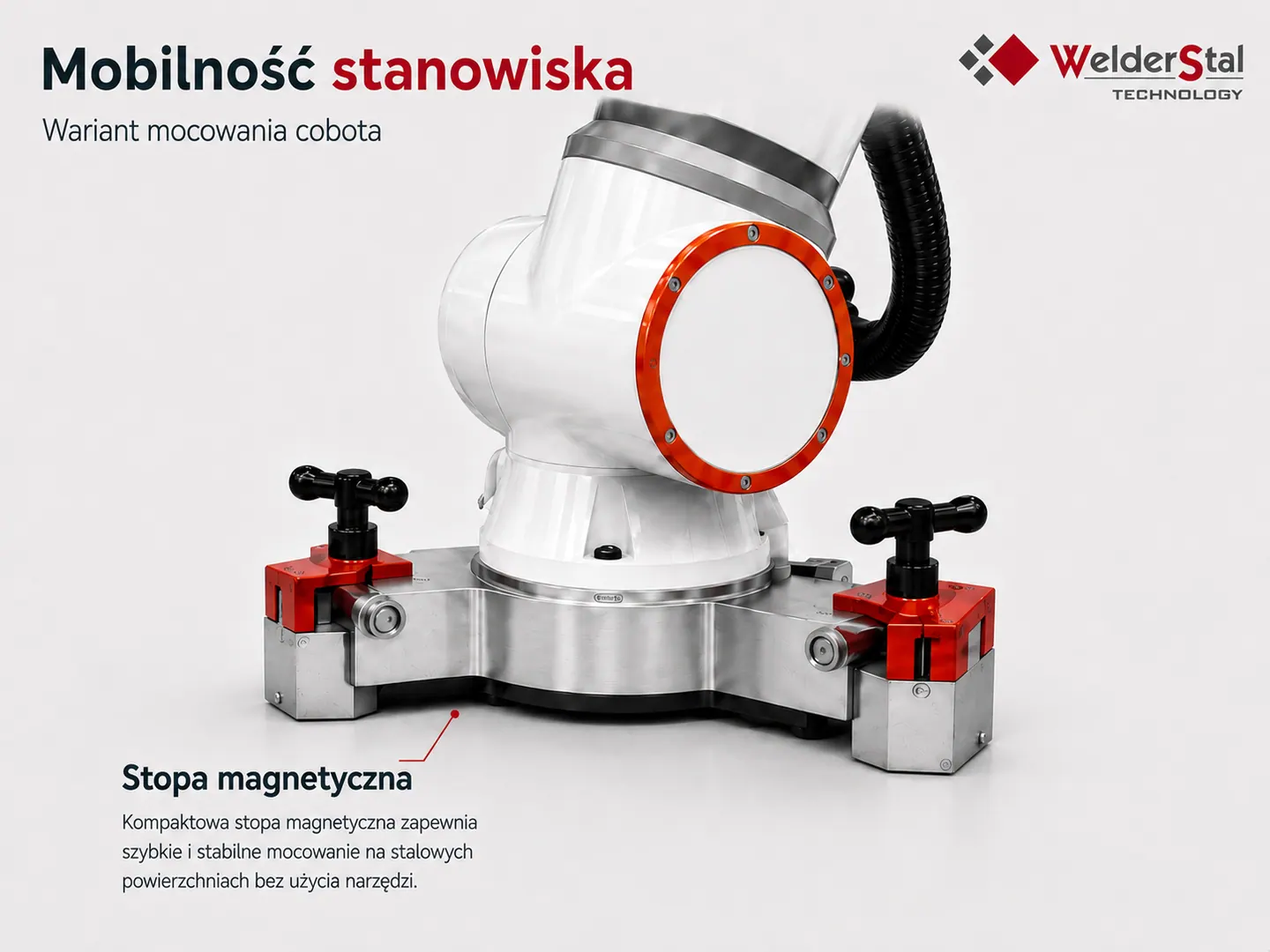

Na kompaktowej stopie magnetycznej pracują tylko krótkie ramiona: WS-3 i WS-5. Mocuje się ją do stalowej powierzchni bez narzędzi, więc to wybór dla stanowisk przenoszonych między miejscami pracy. Większy cobot wymaga bazy na PIN 28.
Dobór zestawu
Pięć zestawów, pięć różnych zadań
Zestawy spawalnicze dzielą ten sam plugin i ten sam wybór ramienia. Różni je oś zewnętrzna i proces łączenia. Wybór zależy od geometrii detalu, a nie od samego zasięgu ramienia.
| Zestaw | Kiedy ma sens | Oś zewnętrzna |
|---|---|---|
| Zestaw podstawowyOglądasz | Powtarzalne detale, które mieszczą się w obszarze pracy ramienia. | Bez dodatkowej osi |
| Zestaw WS + tor jezdny | Długie konstrukcje albo kilka gniazd roboczych w jednej linii. | Zewnętrzna oś liniowa 2 m |
| Zestaw WS + pozycjoner | Spoiny obwodowe na rurach, tulejach i wałkach. | Zewnętrzna oś obrotowa |
| Zestaw ze spawarką laserową | Proces zakwalifikowany do lasera: spawanie, czyszczenie albo cięcie. | Osobna architektura i szkolenie |
| Zestaw do paletyzacji | Układanie kartonów, worków i pojemników z końca linii na paletę. | Cobot na słupie, wygrodzenie i przenośnik |
Od próby do produkcji
Najpierw proces, potem konfiguracja
Nie dobieramy zestawu na podstawie samego katalogu. Kolejność jest odwrotna: najpierw sprawdzamy detal i proces, potem dopiero konfigurację stanowiska.
- 01
Detal i proces
Sprawdzamy geometrię, spoinę, materiał, mocowanie, takt i dostępne miejsce.
- 02
Próba spawania
Dobieramy trajektorię, ustawienie palnika i sposób współpracy ze źródłem MIG/MAG.
- 03
Stanowisko
Przygotowujemy konfigurację, montaż, kalibrację oraz uruchomienie u klienta.
- 04
Operator
Szkolimy z obsługi stanowiska i zapewniamy pięć lat wsparcia technicznego.
FAQ
Pytania o zestaw podstawowy
Który cobot wchodzi do tego zestawu — WS-5 WML czy WS-5?
Do wyboru. WS-5 WML bazuje na ramieniu Fairino FR5-WML o zasięgu 1900 mm i powtarzalności ±0,1 mm. WS-5 bazuje na FR5: 922 mm i ±0,02 mm. Reszta zestawu jest taka sama, a ramię dobieramy do wielkości detalu i wymaganej dokładności.
Czym różni się mocowanie cobota w obu wersjach?
Zestaw z WS-5 WML dostarczamy na trzpieniach ustalających PIN 28. Przy zasięgu 1900 mm stopa magnetyczna nie utrzymuje bazy stanowiska, więc w tej wersji nie jest stosowana. Zestaw z WS-5 może pracować na stopie magnetycznej albo na systemie PIN 28.
Czy zestaw obejmuje wdrożenie i szkolenie?
Tak. Zakres obejmuje przygotowanie i uruchomienie zestawu, szkolenie operatora, certyfikację odpowiadającą stanowisku oraz 5 lat wsparcia technicznego w cenie zestawu.
Czy zestaw zawiera spawarkę MAG?
Nie w wariancie bazowym. Stanowisko jest gotowe do integracji z urządzeniem klienta przez eurozłącze albo z urządzeniem dobranym przez Welderstal.
Kwalifikacja procesu
Pokaż detal, a sprawdzimy, czy ten zestaw wystarczy
Pięć informacji wystarczy, żeby zacząć rozmowę o konkretnym stanowisku. Zdjęcia i rysunki detalu ustalimy mailowo albo telefonicznie.
- 01
Rodzaj i długość spoiny
- 02
Materiał oraz grubość
- 03
Sposób mocowania detalu
- 04
Wielkość serii i tempo pracy
- 05
Dostępne miejsce na stanowisko
